光纖連接器的橫截面問題在這里回答。我們有多少種方法可以查看連接器內部？當前有三種查看光纖連接器內部的方法：
（1）無損X射線
（2）無損聲納
（3）破壞性橫截面
這(zhe)些方法可(ke)幫助工程人員確定光纖連接器(qi)故障的原因(yin)和影響，并監控連接器(qi)的組裝過(guo)程。這(zhe)三種方法都有(you)優點和缺點，在這(zhe)里著重說明：
X-射線和聲納檢測服務的高昂成本使每個光纖連接器的成本增加了1000元，而破壞性截面的每個連接器的成本卻高達300-600元。X射線和聲納與破壞性橫截面設備的投資要多得多。更好地顯示連接器組裝方式的內部細節，以及用于破壞性橫截面故障分析的更好細節。
盡管X射線和聲納具有非破壞性，但它們只能提供有限的內部視圖，顯示內部連接器內裸光(guang)纖的關鍵特征。這包括通過連接器的環氧樹脂芯吸，環氧樹脂應用不足/過多，光纖中的氣泡和劃痕/裂縫破壞性橫截面適用于設備要求有限的所有公司，以監控內部生產并提供快速的故障分析，以防止連接器中出現持續的問題和缺陷。
嘉富提供(gong)此獨特的(de)橫截面服務，以(yi)識別和隔(ge)離(li)與光纖終端相(xiang)(xiang)關的(de)問題，否則這些問題將(jiang)是不可見的(de)。該(gai)過程開始于對光纖連接器進(jin)行金相(xiang)(xiang)分析(xi)，需要(yao)進(jin)行數小(xiao)時(shi)的(de)真(zhen)空干燥(zao)，然后用緩慢固(gu)化(hua)，低(di)膨(peng)脹的(de)環氧樹脂將(jiang)樣品真(zhen)空固(gu)定。
然(ran)(ran)后(hou)對這(zhe)些封(feng)裝的(de)(de)(de)樣品進行手動拋光，以保(bao)持與(yu)陶瓷孔精確(que)的(de)(de)(de)平面度，深度和共(gong)平面度，從而為(wei)最(zui)終檢(jian)查提供最(zui)佳的(de)(de)(de)有利(li)位置(zhi)。然(ran)(ran)后(hou)，FOC提供故(gu)障模式(shi)解釋并(bing)建議(yi)故(gu)障原因或來源。包含各種放大倍率的(de)(de)(de)攝影文檔(dang)，照(zhao)明(ming)技術和顯微鏡來說明(ming)此分析。
連接器A

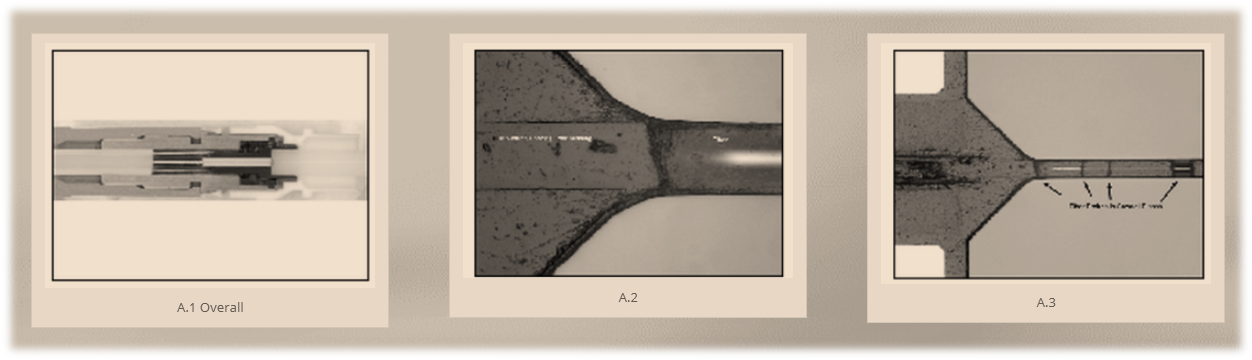

觀察結果：這種特殊的連接器在陶瓷插芯內部有多個裂縫（照片A.1-A.3），并且有相當長的光纖缺失。參見照片A.2和A.3。從丟失的光纖的位置看來，在熱固化之前的組裝過程中會出現一部分光纖。在組裝過程中（插入光纖期間），這種特定的光纖受到了很大的沖擊。我以前看到過緊密配合的套圈，在嘗試將光纖推入孔中時，光纖在陶瓷套圈內斷裂并折斷。不確切知道這是什么孔徑，看來故障原因與光纖如何插入套圈有關。
連(lian)接器B

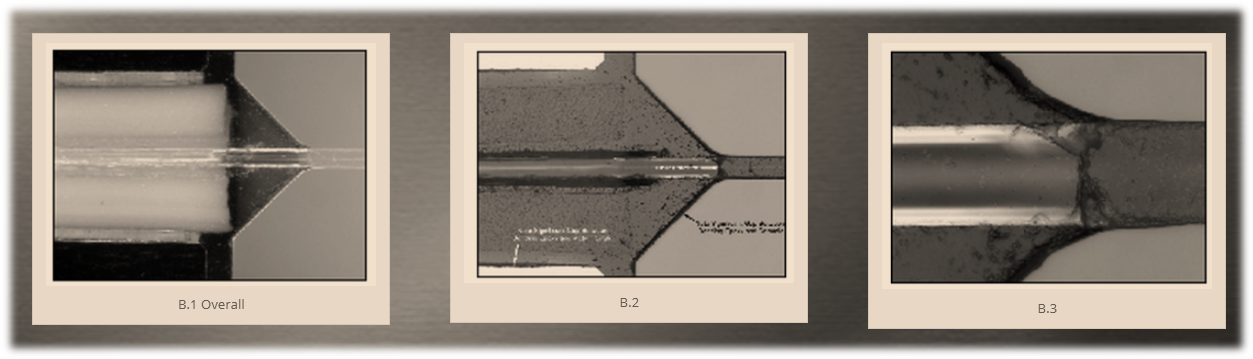

此連接(jie)器在陶瓷內部(bu)倒角的開始(shi)處(chu)有（1）明(ming)顯的光(guang)(guang)纖(xian)斷(duan)裂(lie)（照片(pian)B.2）。我確實比內部(bu)注意(yi)到(dao)了比平常(chang)(chang)更多的“環氧收(shou)(shou)縮”。熱(re)固化(hua)過程中的這(zhe)種收(shou)(shou)縮導致光(guang)(guang)纖(xian)斷(duan)裂(lie)，在該(gai)處(chu)切(qie)口(kou)使(shi)光(guang)(guang)纖(xian)疲勞，并且(qie)熱(re)固化(hua)和收(shou)(shou)縮的應力實際上(shang)使(shi)該(gai)位置處(chu)的光(guang)(guang)纖(xian)分離(li)。截留在套(tao)圈桿(gan)身內部(bu)的其余光(guang)(guang)纖(xian)充當(dang)錨點。這(zhe)是(shi)由(you)于不適(shi)當(dang)使(shi)用機械剝離(li)器或未(wei)對準刀片(pian)造成(cheng)的光(guang)(guang)纖(xian)切(qie)刻(ke)所引(yin)起的最常(chang)(chang)見問題(ti)。
連接器C

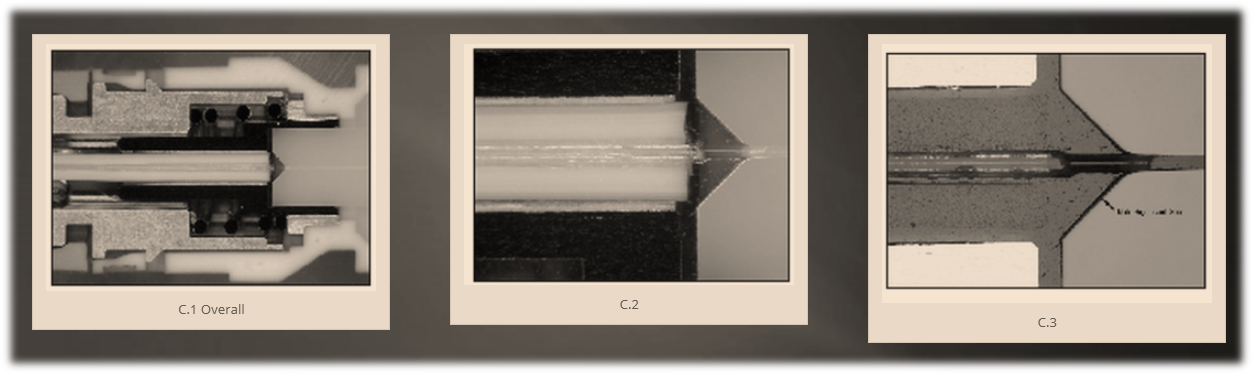

觀(guan)察(cha)結果：剝離的(de)(de)(de)(de)緩沖區域的(de)(de)(de)(de)末端與(yu)斷裂點(dian)(dian)之間（在陶瓷密封(feng)墊圈的(de)(de)(de)(de)內部(bu)倒角內部(bu)）存在很大(da)的(de)(de)(de)(de)間隙。同樣(yang)明顯的(de)(de)(de)(de)是環氧(yang)樹(shu)脂(zhi)的(de)(de)(de)(de)收縮(suo)，這對(dui)倒角非(fei)常明顯。看來，套圈內部(bu)的(de)(de)(de)(de)環氧(yang)樹(shu)脂(zhi)首先(xian)固(gu)化(hua)，并(bing)(bing)在熱固(gu)化(hua)過程中(zhong)充當(dang)了固(gu)定(ding)點(dian)(dian)。當(dang)環氧(yang)樹(shu)脂(zhi)的(de)(de)(de)(de)較(jiao)厚區域固(gu)化(hua)時，光纖(xian)的(de)(de)(de)(de)意(yi)外向后(hou)運動會拉動并(bing)(bing)斷裂光纖(xian)，從而形成(cheng)可見的(de)(de)(de)(de)縫(feng)隙；或(huo)者環氧(yang)樹(shu)脂(zhi)的(de)(de)(de)(de)快速收縮(suo)會拉動一切(qie)，并(bing)(bing)與(yu)套圈內的(de)(de)(de)(de)錨定(ding)光纖(xian)“分離”。
