MT套圈需要不同的拋(pao)光程序
在本(ben)系列的(de)第(di)1部分中，我(wo)(wo)們(men)介紹(shao)了(le)帶有壓敏膠粘劑的(de)薄膜(mo)的(de)使用(yong)。在第(di)2部分中，我(wo)(wo)們(men)介紹(shao)了(le)用(yong)于拋(pao)光氧化鋯密封墊(dian)圈(quan)的(de)薄膜(mo)。在本(ben)文中，我(wo)(wo)們(men)重點(dian)介紹(shao)拋(pao)光MPO型連接(jie)器(qi)中的(de)聚合(he)物套圈(quan)所需的(de)特殊產品。
首(shou)先，這些縮寫是什(shen)么(me)？MT套(tao)圈(quan)(quan)和標(biao)準連(lian)接器套(tao)圈(quan)(quan)有(you)什么區別？與通常(chang)用于連(lian)接單根(gen)光(guang)纖(xian)的圓筒(tong)形插(cha)芯不同，MT插(cha)芯被(bei)設計為可匹配(pei)(pei)多根(gen)光(guang)纖(xian)，從而大(da)大(da)增加(jia)了(le)每次連(lian)接可配(pei)(pei)合的光(guang)纖(xian)數量(liang)。MT套(tao)圈(quan)(quan)是一種矩形聚合物（塑料(liao)）塊，帶有(you)用于多根(gen)纖(xian)維的孔，其中典型的單纖(xian)維套(tao)圈(quan)(quan)是陶瓷(ci)，需(xu)要不同的拋光(guang)工藝和材料(liao)。MT套(tao)圈(quan)(quan)的光(guang)纖(xian)孔間距（“節(jie)距”）經(jing)過標(biao)準化處(chu)理，以確保(bao)與配(pei)(pei)套(tao)套(tao)圈(quan)(quan)對(dui)齊。通過將兩(liang)個導向銷孔模制(zhi)到MT密封墊圈(quan)(quan)本身中，可以實現(xian)配(pei)(pei)對(dui)的密封墊圈(quan)(quan)對(dui)準。”
MT套(tao)(tao)(tao)圈(quan)(quan)和標準連接(jie)器套(tao)(tao)(tao)圈(quan)(quan)有(you)(you)什么區別？與通(tong)常用(yong)于(yu)連接(jie)單(dan)根光(guang)(guang)纖(xian)的(de)圓柱形插芯不同，MT插芯被設計為可匹配(pei)(pei)多根光(guang)(guang)纖(xian)，從而大大增加了每(mei)次連接(jie)可配(pei)(pei)合的(de)光(guang)(guang)纖(xian)數量。MT套(tao)(tao)(tao)圈(quan)(quan)是(shi)一種矩形聚合物（塑料）塊，帶有(you)(you)用(yong)于(yu)多個纖(xian)維的(de)孔(kong)。MT套(tao)(tao)(tao)圈(quan)(quan)的(de)光(guang)(guang)纖(xian)孔(kong)間距（“節距”）經過(guo)標準化處理，以確保與配(pei)(pei)套(tao)(tao)(tao)套(tao)(tao)(tao)圈(quan)(quan)對齊。通(tong)過(guo)在MT套(tao)(tao)(tao)圈(quan)(quan)本身中模制的(de)兩(liang)個導(dao)向銷孔(kong)，可以實現配(pei)(pei)對的(de)套(tao)(tao)(tao)圈(quan)(quan)對齊。

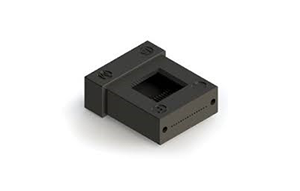

MT套圈（母(mu)）

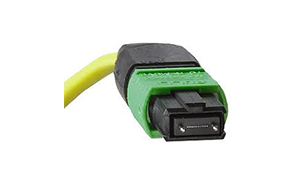

帶有MT（公）套圈的MPO連接器
有(you)多少(shao)孔？答案將取(qu)決(jue)于(yu)光(guang)纖網絡中使用的(de)設(she)備和協(xie)議。
多(duo)家公司(si)的MT套圈(quan)(quan)/ MPO連接(jie)器(qi)的選件(jian)涵蓋了每(mei)個(ge)(ge)套圈(quan)(quan)4到(dao)72個(ge)(ge)孔(kong)(kong)(kong)的范圍。因此，一(yi)對配對可以提供多(duo)達72條光纖的連接(jie)器(qi)接(jie)頭。單(dan)排(pai)孔(kong)(kong)(kong)的數量可以從4到(dao)16，并且在(zai)一(yi)個(ge)(ge)套圈(quan)(quan)中最多(duo)可以有六排(pai)。例(li)如，市場上的72孔(kong)(kong)(kong)版本有六排(pai)12孔(kong)(kong)(kong)。另一(yi)個(ge)(ge)例(li)子是具有16個(ge)(ge)孔(kong)(kong)(kong)兩排(pai)32孔(kong)(kong)(kong)產物我(wo) 目前最常用的結(jie)構是12洞（1行12）或(huo)24孔(kong)(kong)(kong)（2行12）。
MT套圈和MPO連接器可用于單模和多模光纖，唯一的區別是單模版本的尺寸公差更小。單模應用通常需要8度拋光的MT端面。可以以“扁平”形式購買單模密封墊圈（電纜組裝生產商需要將8度角拋光到密封墊圈中），也可以以“預彎角”形式購買，已產生8度角（這樣可以減少拋光）時間）。多模式應用通常需要“平坦”（無角度）的密封墊圈端面。
制作MPO型裝配
多纖維和聚合物套圈材料的存在意味著組裝生產過程與傳統的單纖維陶瓷或金屬套圈所使用的組裝過程實質上不同。主要區別在于拋光：所需材料；涉及的步驟數；以及拋光端面的行業定義成品幾何形狀。實現低損耗的連接為多根纖維 在一個配對的是遠遠超過使用單光纖連接復雜，簡而言之，對于MPO連接器，實現良好端接所有挑戰和困難將會成倍增加。
一些供應(ying)商(shang)(shang)提供MT套(tao)(tao)圈(quan)，他們使用(yong)不同(tong)的(de)(de)聚合(he)物(wu)。聚合(he)物(wu)的(de)(de)性質與拋光(guang)程(cheng)序有關。至少有三(san)個(ge)供應(ying)商(shang)(shang)使用(yong)熱(re)塑(su)性聚合(he)物(wu)聚苯硫醚（PPS）的(de)(de)變體。供應(ying)商(shang)(shang)之間用(yong)于(yu)圓(yuan)柱套(tao)(tao)圈(quan)的(de)(de)陶(tao)瓷材(cai)料更加均勻，并且(qie)不同(tong)供應(ying)商(shang)(shang)的(de)(de)圓(yuan)柱套(tao)(tao)圈(quan)連接器可(ke)以使用(yong)相同(tong)或(huo)非常相似的(de)(de)拋光(guang)工藝。對(dui)于(yu)MPO連接器，不同(tong)組裝制(zhi)造商(shang)(shang)使用(yong)的(de)(de)過(guo)程(cheng)之間存在較大差異(yi)。
所有(you)MT套(tao)圈拋光工藝都有(you)三個主(zhu)要目標：
A.去除端面上的環氧(yang)樹脂，在(zai)某些情(qing)況下(xia)會(hui)產生角度(du)（如果需要(yao)，僅(jin)單(dan)模）；
B.一步或??多步產生所需的纖維高度(du)；
C.進(jin)行一個(ge)或多(duo)個(ge)步(bu)驟以拋(pao)光(guang)(guang)(guang)光(guang)(guang)(guang)纖(xian)端(duan)面(mian)，同(tong)時保持所(suo)需的光(guang)(guang)(guang)纖(xian)高度。
在MPO組件制造商之間，實現這三個目標所需的拋光步驟數量可能會有所不同。例如，嘉富建議進行四個拋光步驟，一個用于物鏡（A.），一個用于物鏡（B.），另外兩個用于物鏡（C.）。為了實現后一個目標，嘉富建議使用兩個帶有不同磨料的拋光墊。其他一些公司可能會針對目標（B.）和（C.）使用不同的研磨劑和不同數量的步驟。根據我們的經驗，許多組裝制造商通常采用四步過程。
拋光(guang)步驟的細(xi)節
對于物鏡(jing)（A.），去除環氧樹脂以及可(ke)能產生(sheng)角(jiao)度(du)的(de)問題(ti)，嘉富建(jian)議(yi)使(shi)用(yong)16 µm（粒度(du)）的(de)碳(tan)化硅盤(pan)。這類(lei)似于在(zai)第一(yi)(yi)(yi)拋(pao)(pao)光步驟中使(shi)用(yong)氧化鋯密封墊(dian)圈的(de)磨料。關于角(jiao)度(du)，組裝公(gong)司有兩種選(xuan)擇：訂購預成角(jiao)度(du)的(de)MT套(tao)圈或在(zai)第一(yi)(yi)(yi)步拋(pao)(pao)光中創建(jian)角(jiao)度(du)。預成角(jiao)度(du)的(de)套(tao)圈減(jian)少了(le)拋(pao)(pao)光時間，并有助于確(que)保更一(yi)(yi)(yi)致的(de)產品(pin)幾何形狀。
對于物鏡（B.），對端(duan)(duan)面(mian)(mian)進行(xing)整形以(yi)獲得(de)正確的(de)(de)纖(xian)(xian)維(wei)突(tu)出(chu)(chu)，嘉富建議使用(yong)3 µm的(de)(de)碳化(hua)硅拋(pao)光盤(pan)。該步驟與用(yong)于制造帶有圓柱形氧(yang)化(hua)鋯密封墊(dian)圈的(de)(de)組件的(de)(de)任(ren)何(he)程序(xu)都大(da)不相(xiang)同。對于氧(yang)化(hua)鋯密封墊(dian)圈，目標(biao)是(shi)(shi)使光纖(xian)(xian)末端(duan)(duan)與陶(tao)瓷密封墊(dian)圈末端(duan)(duan)齊平。這就是(shi)(shi)為(wei)什么(me)金剛石薄膜實用(yong)的(de)(de)原因-金剛石以(yi)相(xiang)似的(de)(de)速(su)度切割(ge)玻璃和氧(yang)化(hua)鋯。在MPO組件中(zhong)，纖(xian)(xian)維(wei)必須從(cong)聚合物套(tao)管的(de)(de)端(duan)(duan)面(mian)(mian)伸出(chu)(chu)：MT套(tao)管的(de)(de)表面(mian)(mian)是(shi)(shi)一(yi)個平面(mian)(mian)，并且纖(xian)(xian)維(wei)必須伸出(chu)(chu)該表面(mian)(mian)之外。該突(tu)起的(de)(de)程度或纖(xian)(xian)維(wei)高(gao)度通常為(wei)1.5至4.0μm。
此(ci)外，目(mu)標(biao)是使(shi)所有纖(xian)(xian)維(wei)(wei)具有相同的(de)(de)突出量，并且(qie)不同纖(xian)(xian)維(wei)(wei)之(zhi)間的(de)(de)纖(xian)(xian)維(wei)(wei)高度(du)變化在數百納米或十(shi)分之(zhi)一微米的(de)(de)范(fan)圍內。用(yong)于該拋(pao)光(guang)(guang)步(bu)驟的(de)(de)研磨材料(liao)必須(xu)切(qie)掉（機(ji)械蝕刻）一些塑(su)料(liao)套圈，而不會縮短纖(xian)(xian)維(wei)(wei)。3 µm磨盤的(de)(de)纖(xian)(xian)維(wei)(wei)高度(du)約為(wei)3 µm。最終的(de)(de)拋(pao)光(guang)(guang)步(bu)驟可能會略(lve)微降低(di)該高度(du)，因此(ci)，此(ci)步(bu)驟中的(de)(de)過程將(jiang)經過調整以達到最終的(de)(de)光(guang)(guang)纖(xian)(xian)高度(du)規格。
對于物鏡（C.），對光(guang)纖端(duan)面(mian)進行(xing)拋光(guang)以去除(chu)劃(hua)痕，凹坑和其(qi)他缺(que)陷(xian)，嘉富建議使用兩種不同(tong)的(de)磨料進行(xing)兩步加(jia)工。這個目標是我們在不同(tong)的(de)裝配制造商(shang)中看到了(le)不同(tong)的(de)方法，并(bing)使用了(le)不同(tong)數量的(de)拋光(guang)步驟。
在(zai)(zai)(zai)嘉(jia)富(fu)建議的(de)兩步(bu)過程(cheng)中，磨(mo)(mo)(mo)料在(zai)(zai)(zai)植絨墊中，而(er)不是(shi)薄(bo)膜上(shang)。植絨材料具有細微的(de)股線（雖然是(shi)微觀尺寸，但(dan)要畫地(di)毯！），并且磨(mo)(mo)(mo)料顆粒（1-μm或(huo)亞微米(mi)級）粘(zhan)附在(zai)(zai)(zai)堆中的(de)股線上(shang)。具體來說，嘉(jia)富(fu)建議在(zai)(zai)(zai)第一拋(pao)光(guang)步(bu)驟中植絨的(de)植絨是(shi)1 µm氧化鋁磨(mo)(mo)(mo)料，在(zai)(zai)(zai)第二(er)拋(pao)光(guang)步(bu)驟中建議使(shi)用氧化鈰(shi)或(huo)二(er)氧化硅的(de)亞微米(mi)磨(mo)(mo)(mo)料。
植絨墊(dian)設計用(yong)(yong)(yong)于與(yu)圓柱形陶(tao)瓷插芯相同的(de)(de)玻璃基板和拋(pao)(pao)(pao)光(guang)(guang)機。也(ye)就是說(shuo)，植絨絨墊(dian)的(de)(de)MT拋(pao)(pao)(pao)光(guang)(guang)使(shi)用(yong)(yong)(yong)相同的(de)(de)拋(pao)(pao)(pao)光(guang)(guang)運動(dong)。一(yi)步(bu)拋(pao)(pao)(pao)光(guang)(guang)的(de)(de)MT密封(feng)墊(dian)圈的(de)(de)數量(liang)取決(jue)于所(suo)使(shi)用(yong)(yong)(yong)的(de)(de)機器(qi)和固定裝置(zhi)。一(yi)個(ge)(ge)夾具中可以有(you)12個(ge)(ge)以上的(de)(de)MT套圈。與(yu)陶(tao)瓷拋(pao)(pao)(pao)光(guang)(guang)有(you)一(yi)個(ge)(ge)重要(yao)的(de)(de)區別：用(yong)(yong)(yong)于MT拋(pao)(pao)(pao)光(guang)(guang)的(de)(de)所(suo)有(you)薄膜(mo)和拋(pao)(pao)(pao)光(guang)(guang)墊(dian)只能使(shi)用(yong)(yong)(yong)一(yi)次。（用(yong)(yong)(yong)于陶(tao)瓷套圈拋(pao)(pao)(pao)光(guang)(guang)的(de)(de)圓盤可以多次使(shi)用(yong)(yong)(yong)；對于MT研磨(mo)劑則不是這樣。）
摘(zhai)要和關鍵提示(shi)
與陶瓷插芯相比，使用MPO連接器生產組件帶來了不同的挑戰。以下是嘉富工程師的一些一般建議。
拋光MT密(mi)封墊圈時(shi)，請(qing)使用(yong)專門(men)為(wei)MT密(mi)封墊圈制作的(de)薄膜和植(zhi)絨墊。
MT套(tao)圈(quan)并非都使用相同的(de)(de)材??料。拋光(guang)技術不像圓柱陶瓷套(tao)圈(quan)那樣均勻。這可(ke)能是與一個MT套(tao)圈(quan)供應商(shang)呆在一起的(de)(de)原因。
所有膠片和植(zhi)(zhi)絨(rong)墊(dian)(dian)都只(zhi)能使(shi)用(yong)一次。這包括(kuo)第一步(bu)，使(shi)用(yong)16 µm膜(mo)，第二步(bu)使(shi)用(yong)3 µm膜(mo)，最后一步(bu)使(shi)用(yong)植(zhi)(zhi)絨(rong)墊(dian)(dian)。（要點是：MT密(mi)封墊(dian)(dian)圈的(de)每個密(mi)封墊(dian)(dian)圈的(de)拋光成本比傳(chuan)統的(de)陶瓷單(dan)纖維密(mi)封墊(dian)(dian)圈的(de)拋光成本高得多。
最后，我們注意到MT套圈(quan)的(de)導銷(xiao)孔可能會被污染(ran)，因(yin)此在拋光后必須(xu)執行強制性(xing)的(de)清潔步驟來清潔這些導孔。
市場(chang)中(zhong)的(de)MPO
MT套圈的歷史可以追溯到1986年，當(dang)時NTT，藤倉(cang)和古(gu)河共(gong)同(tong)開發(fa)了這種連(lian)接器概(gai)念。在(zai)1990年代，數據通信(xin)領域出現了一些利基(ji)應用(yong)。2000年之后，隨著數據中心體系結構的發(fa)展(zhan)趨勢（例如使用(yong)更高數量的電纜和高密度機架配置），對(dui)(dui)MT終端的需求(qiu)增加(jia)(jia)(jia)了。此(ci)外，自2000年以來，隨著新(xin)應用(yong)的需求(qiu)也增加(jia)(jia)(jia)了。一個示例是針(zhen)對(dui)(dui)廠外電信(xin)應用(yong)的加(jia)(jia)(jia)固(gu)版(ban)本的開發(fa)，例如分布(bu)（本地(di)環(huan)路(lu)）網絡或蜂窩基(ji)礎設施（光纖(xian)到天線）中的加(jia)(jia)(jia)固(gu)版(ban)本。
高數量，高密(mi)度(du)互連(lian)正在推(tui)動(dong)非常活(huo)躍的(de)(de)(de)研(yan)發計劃。近年來(lai)，針(zhen)對板載(zai)，卡式邊緣和(he)高密(mi)度(du)機架應用(yong)出現了(le)幾種新(xin)的(de)(de)(de)連(lian)接器(qi)類型(xing)。結合了(le)用(yong)于大光(guang)束光(guang)路的(de)(de)(de)透鏡的(de)(de)(de)新(xin)概念(nian)已經進入(ru)市場。如前所述，2020年會議上提到的(de)(de)(de)96芯MPO型(xing)連(lian)接器(qi)也正在研(yan)究更多的(de)(de)(de)孔。最后，對MT套圈(quan)和(he)MPO連(lian)接器(qi)的(de)(de)(de)接受正在推(tui)動(dong)各種扇入(ru)和(he)扇出產品以及數據中心專用(yong)線束–具有復雜配(pei)置的(de)(de)(de)光(guang)纖組件。
在(zai)2020年的(de)(de)這一點上(shang)，根據(ju)與不同連接器類型(xing)配(pei)合的(de)(de)光(guang)纖端數(shu)量，MPO類型(xing)將繼續占領互連市(shi)場的(de)(de)更大百分比。隨著需求的(de)(de)增加，越(yue)來越(yue)多(duo)的(de)(de)公司(si)開始提(ti)供(gong)MPO組件，并(bing)且MT加工方面的(de)(de)研發也越(yue)來越(yue)多(duo)。在(zai)嘉富的(de)(de)工作中(zhong)，我(wo)們看到了(le)不同公司(si)使用(yong)的(de)(de)不同程序(xu)和(he)材料。嘉富很高興(xing)討論MT插芯拋(pao)光(guang)的(de)(de)選項(xiang)，并(bing)根據(ju)我(wo)們的(de)(de)經(jing)驗提(ti)出建議。請隨時通(tong)過電(dian)話(hua)或電(dian)子(zi)郵件與我(wo)們聯系(xi)以(yi)獲取(qu)更多(duo)詳細信息。
